Kipas empar AC menggerakkan udara dengan memutarkan pendesak di dalam perumah berbentuk skrol, menggunakan motor AC berganding langsung fasa tunggal dan bukannya pemacu tali pinggang. Aliran udara meningkat secara berkadar terus dengan kelajuan putaran, manakala hingar naik jauh lebih pantas — kira-kira dengan kuasa kelajuan ke-4.8 — jadi cara terpantas untuk mensaiz unit dengan betul ialah memadankan isipadu udara yang diperlukan dahulu, kemudian gunakan kawalan frekuensi untuk menahan hingar di dalam julat sasaran dan bukannya memilih motor yang lebih besar.
Bagaimana Kipas Empar AC Sebenarnya Menggerakkan Udara
Tidak seperti kipas paksi yang menolak udara lurus melalui tiub, kipas emparan menarik udara masuk sepanjang paksi pendesak dan membuangnya ke luar pada 90 darjah ke dalam selongsong volut. Reka bentuk ini membolehkan kipas membina tekanan statik yang bermakna, itulah sebabnya kipas emparan menguasai sistem bersalur di mana udara perlu bergerak melalui penapis, gegelung dan bengkok sebelum sampai ke bilik.
Dua pilihan struktur mentakrifkan kebanyakan kipas emparan AC di pasaran hari ini:
- Motor pemutar luaran — cangkerang motor berputar dengan pendesak, memberikan pemasangan yang lebih pendek dan lebih padat yang biasa dalam model seperti DDM 160-250 atau YDK 160-60 unit.
- Pendesak satu-masuk atau dwi-masuk berganding langsung — reka bentuk dwi-masuk menarik udara dari kedua-dua belah roda, secara kasar menggandakan aliran udara untuk diameter roda yang sama, itulah sebabnya model dwi-masuk seperti siri DDM 130-190 popular di bahagian saluran lebar.
Aliran Udara, Tekanan dan Bunyi: Nombor Yang Penting
Prestasi peminat dikawal oleh tiga undang-undang peminat yang mana-mana jurutera pembelian harus sentiasa dekat:
| Aliran udara (Q) | Perubahan dalam perkadaran langsung dengan kelajuan putaran — Q adalah berkadar dengan N |
| Tekanan statik (P) | Berubah dengan kuasa dua kelajuan putaran |
| Kuasa bunyi (L) | Berubah dengan kira-kira kuasa ke-4.8 kelajuan putaran — kelajuan dua kali ganda boleh meningkatkan bunyi sekitar 27 kali |
Inilah sebabnya mengapa helaian spesifikasi peminat yang hanya menyenaraikan nombor aliran udara tajuk tidak lengkap. Pada kelajuan tinggi, hingar arus pusar mendominasi dalam jalur 500Hz hingga 2kHz — julat telinga manusia paling sensitif terhadap — manakala pada kelajuan rendah watak hingar beralih ke ton putaran. Kipas emparan AC yang dioptimumkan dengan baik boleh mencapai tahap kuasa bunyi tertentu serendah 24dB pada titik kecekapan terbaiknya, yang hanya boleh dicapai apabila geometri dan kelajuan pendesak ditala bersama dan bukannya motor terlalu besar.
Praktikal bawa pulang untuk pemilihan: tentukan aliran udara yang anda perlukan dahulu, periksa tekanan yang diperlukan oleh saluran, kemudian gunakan kawalan frekuensi berubah-ubah untuk mengurangkan kelajuan ke titik paling senyap yang masih memenuhi kedua-dua nombor.
Kipas Empar AC lwn Kipas Empar Konvensional
Pembeli sering mengelirukan "kipas emparan AC" dengan mana-mana peniup emparan generik. Perbezaan praktikal muncul dalam kaedah pemacu, kawalan, dan kos berjalan jangka panjang.
| Kaedah Memandu | Motor AC atau EC gandingan langsung fasa tunggal, tiada tali pinggang | Motor aruhan dipacu tali pinggang atau gear |
| Kawalan Kelajuan | Elektronik atau VFD, pelarasan tanpa langkah | Kelajuan tetap atau peredam manual sahaja |
| Kebisingan di Rated Point | Boleh mencapai lebih kurang 24dB kuasa bunyi khusus | Biasanya lebih tinggi disebabkan oleh profil bilah yang tidak dioptimumkan |
| Selang Penyelenggaraan | Bahagian bergerak yang lebih panjang dan lebih sedikit untuk dipakai | Lebih pendek, tali pinggang dan takal haus menambah titik servis |
| Sesuai Terbaik | Sistem VAV, unit udara segar ketepatan, bilik bersih | Ekzos am, pengudaraan sensitif kos |
Siri Produk Kipas Empar AC

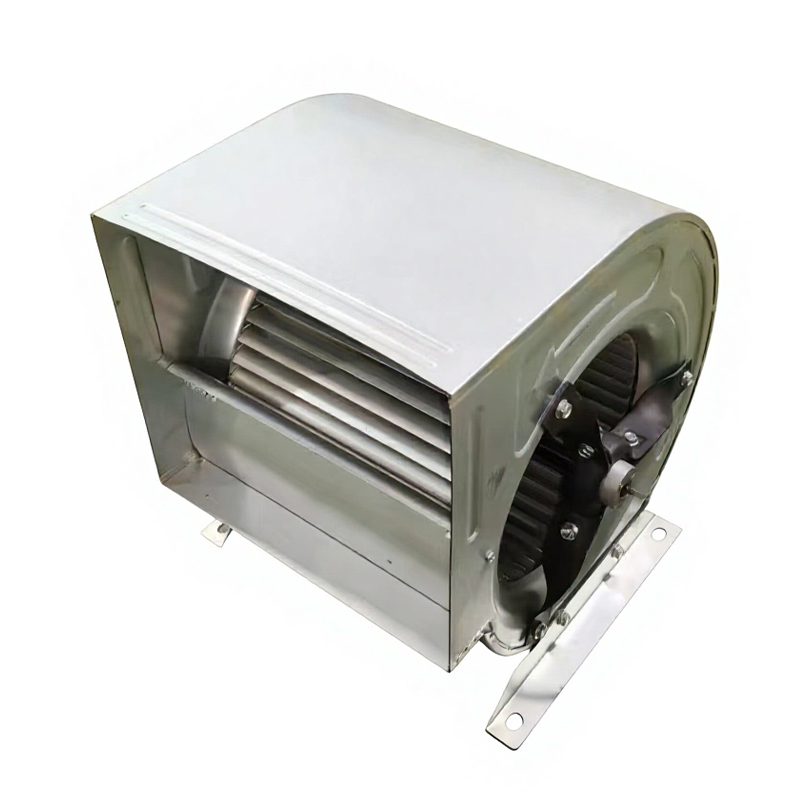

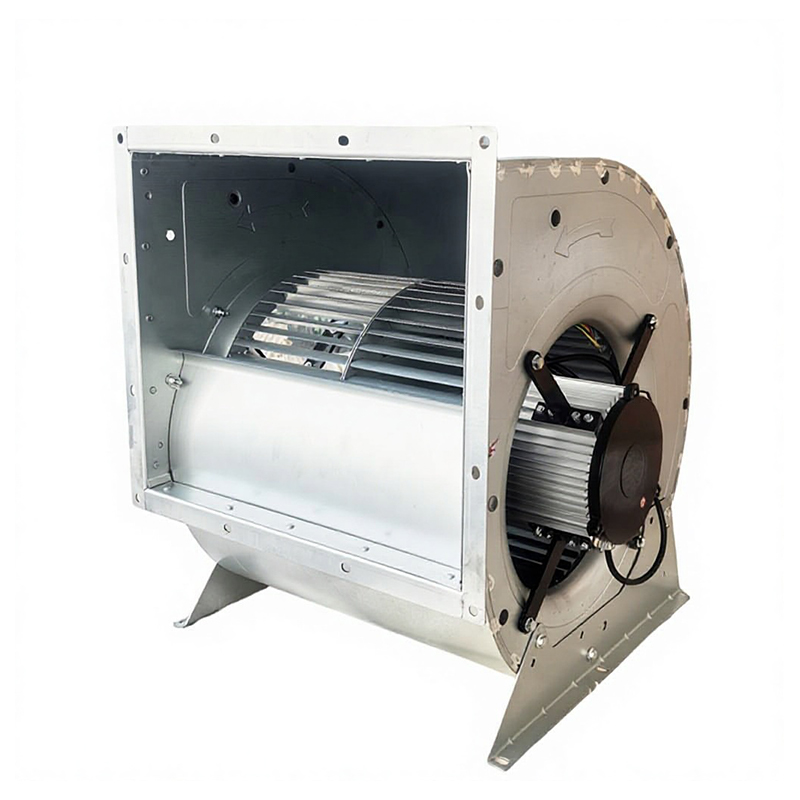

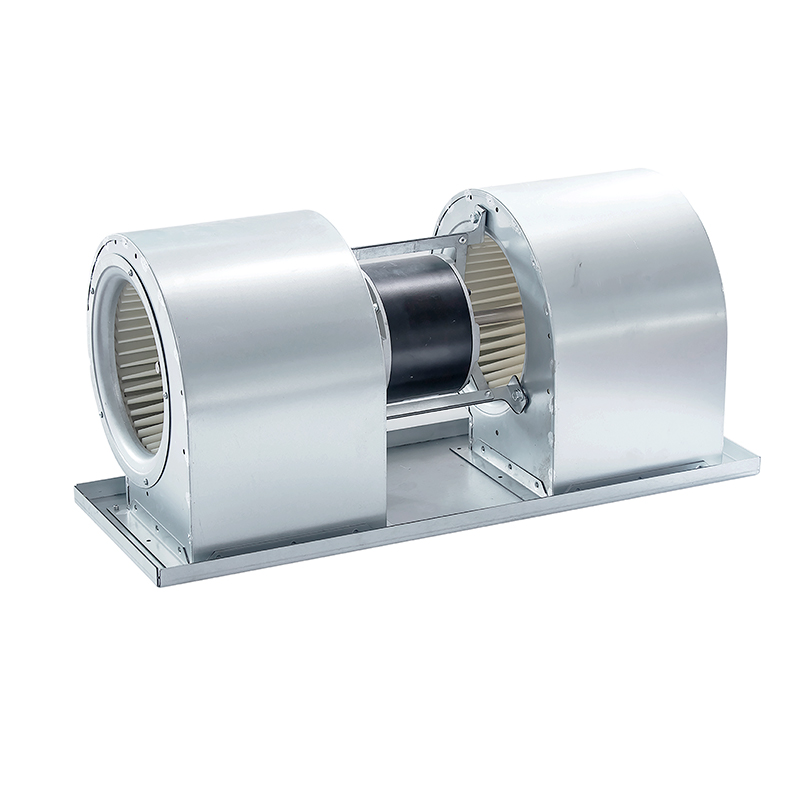

Gambar model pengeluaran yang meliputi konfigurasi pemutar luar, dwi-masuk dan bilah turbin, bersaiz daripada unit peniup kecil sehingga model ekzos keluaran tinggi untuk salur industri.
Cara Memilih Model yang Tepat untuk Sistem Anda
Pemilihan dibuat untuk memadankan kipas dengan saluran, bukan hanya dengan saiz bilik. Kerjakan senarai semak dalam susunan ini:
- Kira aliran udara yang diperlukan berdasarkan volum bilik atau permintaan ekzos proses, kemudian tambah margin 10 hingga 15 peratus untuk kebocoran saluran.
- Anggarkan tekanan statik sistem dengan menambah rintangan daripada penapis, gegelung, peredam, dan panjang saluran — penarafan tekanan bersaiz kecil adalah punca paling biasa prestasi rendah dalam medan.
- Padankan jenis pemacu — pilih AC fasa tunggal untuk kerja pengubahsuaian yang lebih mudah dan kos pendahuluan yang lebih rendah, atau motor EC apabila aplikasi memerlukan modulasi aliran udara yang kerap dan pengambilan tenaga serendah mungkin.
- Semak bajet bunyi untuk ruang - pejabat yang diduduki dan bilik bersih memerlukan model yang ditala lebih dekat dengan kelas kuasa bunyi khusus 24dB, manakala larian ekzos belakang rumah mempunyai lebih toleransi.
- Sahkan geometri pelekap — unit pemutar luaran sesuai dengan ruang plenum yang ketat, manakala pendesak dwi-masuk lebih sesuai dengan keratan rentas saluran yang lebih luas.
Amalan Pemasangan dan Penyelenggaraan Yang Memanjangkan Hayat Perkhidmatan
Kebanyakan kegagalan pramatang kembali kepada beberapa isu yang boleh dicegah dan bukannya kecacatan motor. Rutin penyelenggaraan yang konsisten memastikan kedua-dua aliran udara dan bunyi dekat dengan helaian spesifikasi asal.
| Debu pada pendesak dan volut | Setiap 1-3 bulan | Mengurangkan aliran udara dan tidak mengimbangi roda, meningkatkan getaran dan bunyi |
| Pemeriksaan pelinciran galas | Setiap 3-6 bulan | Mengelakkan terlalu panas dan kehausan galas pramatang |
| Ujian rintangan penebat | Setiap 6-12 bulan | Bacaan di bawah 1MΩ isyarat penuaan penebat dan risiko kejutan |
| Suhu sarung motor | Semasa pemeriksaan rutin | Lebih daripada 10 darjah C di atas nilai terkadar menunjukkan masalah beban atau penyejukan |
| Pendawaian dan urutan fasa | Selepas sebarang pemasangan semula | Fasa yang salah boleh membalikkan putaran pendesak dan menyebabkan kejutan mekanikal |
Sentiasa potong kuasa sebelum membuka perumah, dan periksa terminal untuk kelonggaran atau kakisan semasa setiap lawatan yang dijadualkan — terminal longgar ialah salah satu laluan terpantas ke selongsong motor yang terlalu panas.
Mendiagnosis Kerosakan Elektrik Sebelum Ia Menjadi Kegagalan
Tiga kategori kerosakan menyumbang sebahagian besar isu elektrik kipas empar AC:
- Motor terlebih muatan — muncul sebagai tarikan arus tinggi dan kenaikan suhu yang ketara; biasanya disebabkan oleh beban yang berlebihan atau tetapan kelajuan di luar julat reka bentuk.
- Kemerosotan penebat — dipercepatkan oleh persekitaran lembap atau suhu tinggi, yang membawa kepada kebocoran arus atau litar pintas dari semasa ke semasa.
- Kepincangan sistem kawalan — penyongsang, penyentuh atau geganti pelindung yang rosak boleh menyebabkan kelakuan mula dan berhenti tidak menentu walaupun motor itu sendiri sihat.
Urutan diagnostik tiga langkah mudah menangkap kebanyakan masalah lebih awal: periksa secara visual selongsong dan terminal untuk keretakan, kakisan atau pengumpulan habuk; mengukur rintangan penebat dan mengesahkan kesinambungan pembumian; kemudian pantau bentuk gelombang arus permulaan untuk pancang yang tidak normal, yang biasanya mengarah kembali ke parameter penyongsang dan bukannya belitan motor.
Tempat Kipas Empar AC Digunakan
Senarai aplikasi merangkumi hampir setiap persekitaran di mana udara berhawa dingin atau ditapis perlu bergerak melalui kerja saluran di bawah tekanan:
- Kotak terminal isipadu udara boleh ubah (VAV) dalam sistem HVAC komersial
- Unit penghawa dingin bersalur dan sistem solek udara segar
- Peralatan penulenan dan penapisan udara yang memerlukan tekanan stabil merentasi peringkat penapis
- Penyejukan kabinet elektrik dan peralatan perindustrian di mana unit pemutar luaran yang padat sesuai dengan kepungan yang ketat
- Penyahlembapan dan pemasangan kipas masuk tunggal yang dipasang di siling
Soalan Lazim
Apakah julat aliran udara dan tekanan yang dilindungi oleh kipas empar AC biasa?
Julat pengeluaran biasanya merangkumi sekitar 400 hingga 40,000 meter padu sejam, dengan tekanan statik dari kira-kira 100 hingga 800 Pa dan kuasa motor dari 0.5 hingga 5 kW, bergantung pada saiz dan siri roda.
Adakah kipas dipacu tali pinggang merupakan pilihan yang lebih baik?
Unit dipacu tali pinggang masih boleh masuk akal untuk ekzos industri bertekanan tinggi, sensitif kos yang mana kawalan kelajuan halus tidak diperlukan, tetapi ia menukar saiz padat dan peraturan kelajuan tanpa langkah yang ditawarkan oleh reka bentuk AC berganding langsung.
Adakah menambah kawalan frekuensi berubah benar-benar mengubah hasil hingar?
Ya — kerana kuasa bunyi meningkat dengan kira-kira kuasa kelajuan ke-4.8, walaupun pengurangan sederhana dalam kelajuan operasi melalui kawalan VFD menghasilkan penurunan bunyi yang dirasakan secara tidak seimbang, selalunya tanpa kehilangan yang bermakna dalam aliran udara yang diperlukan.
