Jawapan Langsung: Untuk saiz kipas empar kabinet, mula-mula hitung CFM yang diperlukan menggunakan CFM = (Volume Bilik dalam kaki padu x Perubahan Udara setiap Jam) / 60, atau CFM = Beban Haba (BTU/jam) / (1.08 x Kenaikan Suhu dalam degF) untuk penyejukan peralatan. Kemudian hitung tekanan statik yang diperlukan dengan menambah setiap rintangan dalam laluan aliran udara - geseran saluran, siku, penapis, louvers dan tudung - diukur dalam Pascals (Pa), dan tambah margin keselamatan 10 hingga 15 peratus. Nombor akhir kemudiannya diplot pada lengkung prestasi kipas untuk mengesahkan kipas kabinet sebenarnya boleh menyampaikan aliran udara itu pada tekanan itu, bukan hanya satu daripada dua nilai sahaja.
Mengapa CFM Dan Tekanan Statik Mesti Dikira Bersama
Kipas empar kabinet, juga dipanggil kipas jenis kotak, menempatkan pendesak, motor dan volut di dalam kepungan tertutup yang merendahkan bunyi dan melindungi bahagian dalaman daripada habuk. Memilih unit yang salah hampir tidak pernah datang daripada memilih kipas "lemah" - ia datang daripada mengira CFM dan tekanan statik secara berasingan dan bukannya bersama. Kipas dinilai untuk 3000 CFM hanya menyampaikan nombor itu pada rintangan sifar. Sebaik sahaja ia disambungkan ke saluran, penapis dan jeriji, aliran udara sebenar menurun apabila rintangan meningkat. Inilah sebabnya mengapa setiap lembaran data kipas kabinet menunjukkan lengkung prestasi dan bukannya satu nombor, dan sebab kedua-dua nilai perlu diuruskan sebelum model dipilih.
| Penggal | Unit | Apa yang Diwakilinya |
| CFM (Aliran Udara) | Kaki padu seminit / m3 sejam | Isipadu udara kipas mesti bergerak untuk mengalihkan udara, menyejukkan atau mengekzos ruang |
| Tekanan Statik | Tolok air Pascals (Pa) / inci | Jumlah rintangan yang perlu diatasi oleh kipas untuk menolak udara itu melalui sistem |
Langkah 1: Kira CFM yang Diperlukan
Terdapat dua cara biasa untuk mencapai aliran udara yang diperlukan untuk kipas empar kabinet, dan kaedah yang betul bergantung pada sama ada matlamatnya ialah pengudaraan umum atau penyingkiran haba peralatan.
Kaedah A - Perubahan Udara Sejam (ACH): Ini adalah standard untuk bilik, bengkel, dapur dan kandang.
CFM = (Panjang x Lebar x Tinggi dalam kaki x ACH Diperlukan) / 60
Kaedah B - Penyingkiran Beban Haba: Ini terpakai apabila kipas menyejukkan kabinet elektrik, kandang pelayan atau peralatan proses.
CFM = Beban Haba (BTU/jam) / (1.08 x Kenaikan Suhu Dibenarkan dalam degF)
Jadual di bawah menyenaraikan kadar perubahan udara biasa yang digunakan merentas aplikasi biasa. Ini adalah nilai rujukan permulaan - kod tempatan dan data pengeluar peralatan harus sentiasa diutamakan apabila tersedia.
| Permohonan | ACH biasa | Nota |
| Pejabat am atau ruang runcit | 6 hingga 10 | Pengudaraan keselesaan yang diduduki |
| Ekzos dapur komersial | 20 hingga 30 | Beban gris dan haba meningkatkan keperluan |
| Gudang atau bengkel | 4 hingga 8 | Bergantung pada haba mesin dan kepadatan penghuni |
| Kabinet elektrik atau kawalan | Gunakan kaedah beban haba | ACH tidak boleh dipercayai untuk penyejukan peralatan tertutup |
| Bilik bersih atau makmal | 15 hingga 60 | Ditetapkan mengikut klasifikasi kebersihan, bukan keperluan keselesaan |
Langkah 2: Kira Tekanan Statik Yang Diperlukan Dalam Pa
Tekanan statik ialah jumlah setiap titik rintangan yang bertemu udara di antara salur masuk kipas dan titik nyahcas. Setiap komponen menambah kerugian yang boleh diukur, dan kerugian ini ditambah bersama dan bukannya purata. Melangkau walaupun satu komponen - satu penapis atau satu siku 90 darjah - adalah salah satu sebab paling biasa kipas kabinet berprestasi rendah selepas pemasangan.
| Sumber Rintangan | Kerugian Biasa (Pa) |
| Saluran lurus, setiap 10 meter | 10 hingga 25 Pa |
| Setiap siku 90 darjah | 8 hingga 20 Pa |
| Penapis udara standard (bersih) | 30 hingga 80 Pa |
| HEPA atau penapis halus | 100 hingga 250 Pa |
| Louver atau tudung cuaca | 15 hingga 40 Pa |
| Peredam (sebahagian terbuka) | 10 hingga 30 Pa |
Setelah setiap komponen di sepanjang laluan ditambah, gunakan margin keselamatan 10 hingga 15 peratus untuk menampung pengumpulan habuk pada penapis dari semasa ke semasa dan variasi medan kecil daripada reka letak asal. Jumlah terlaras ini ialah tekanan statik kipas empar kabinet mesti dinilai untuk diatasi.
Contoh Kerja: Saiz Kipas Kabinet Untuk Bilik 500 Meter Kubik
Contoh di bawah menunjukkan kedua-dua pengiraan yang dijalankan daripada input mentah kepada sasaran pemilihan kipas akhir, menggunakan ruang bengkel yang memerlukan 6 pertukaran udara sejam dan mempunyai satu penapis, dua siku dan 15 meter kerja saluran dipasang.
| Langkah | Pengiraan | Hasilnya |
| Jumlah bilik | Diberi | 500 m3 |
| Aliran udara yang diperlukan | 500 m3 x 6 ACH | 3000 m3/j (kira-kira 1765 CFM) |
| Kehilangan geseran saluran | 15 m pada 1.8 Pa/m | 27 Pa |
| Dua siku | 2 x 15 Pa | 30 Pa |
| Penapis | Penilaian standard | 50 Pa |
| Louver | Kerugian tetap | 25 Pa |
| Jumlah kecil | 27 30 50 25 | 132 Pa |
| Sasaran akhir dengan margin 15 peratus | 132 Pa x 1.15 | Kira-kira 152 Pa |
Sasaran pemilihan untuk projek ini menjadi kipas empar kabinet yang mampu menyampaikan kira-kira 3000 m3/j pada tekanan statik 150 Pa, bukan hanya satu angka dengan sendirinya.
Membaca Keluk Kipas Untuk Mengesahkan Titik Operasi
Setiap lembaran data kipas empar kabinet termasuk lengkung prestasi yang memplot aliran udara pada paksi mendatar terhadap tekanan statik pada paksi menegak. Lengkung mencerun ke bawah kerana aliran udara dan tekanan bertukar antara satu sama lain di dalam kipas yang sama. Untuk mengesahkan model sesuai dengan projek, cari nilai CFM yang dikira pada paksi mendatar dan nilai Pa yang dikira pada paksi menegak - titik pertemuan kedua-dua nilai ini harus terletak pada atau di bawah sedikit lengkung, tidak sekali-kali di atasnya. Titik operasi yang dikira yang jatuh di atas lengkung bermakna kipas bersaiz kecil untuk sistem dan aliran udara akan berkurangan setelah dipasang. Titik yang terletak jauh di bawah lengkung biasanya memberi isyarat kepada kipas bersaiz besar, yang membazir tenaga dan menimbulkan bunyi operasi melebihi apa yang diperlukan oleh ruang.
Terokai Siri Kipas Empar Kabinet Jiale

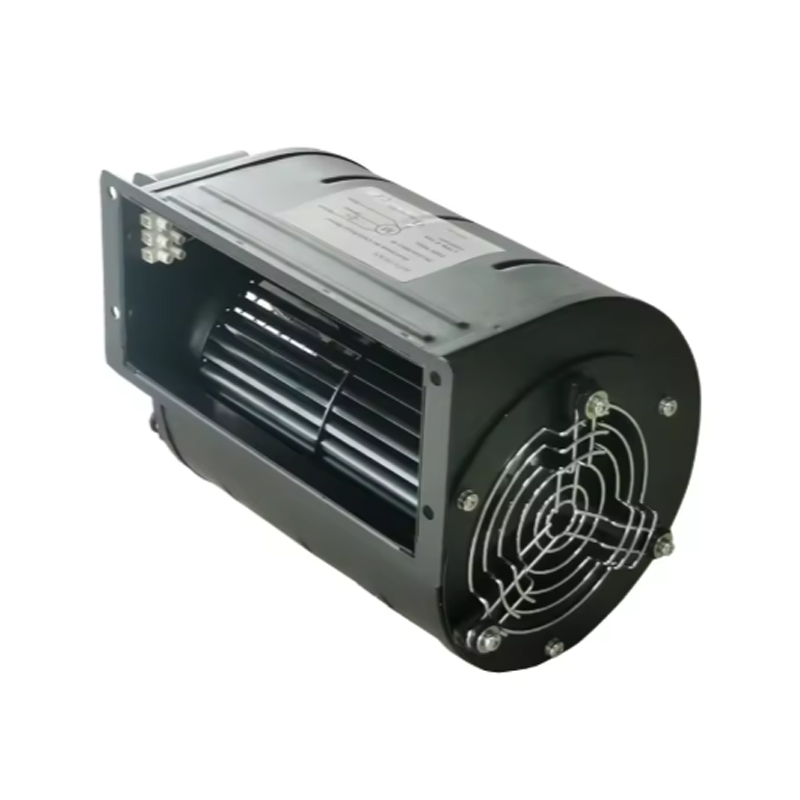

Model berikut menggambarkan julat platform kipas emparan yang digunakan untuk membina aliran udara dan tekanan kepada sasaran yang dikira di atas, daripada unit kabinet tertutup kepada peniup dipacu AC padat yang sesuai untuk sistem salur.
Kesilapan Biasa Yang Membawa Kepada Kipas Bersaiz Kecil
Kebanyakan aduan tentang aliran udara yang lemah selepas kipas kabinet dipasang kembali kepada salah satu ralat di bawah dan bukannya unit yang rosak.
- Menggunakan penarafan CFM udara bebas kipas sebagai aliran udara reka bentuk, mengabaikan bahawa nombor ini hanya terpakai pada tekanan statik sifar.
- Terlupa untuk memasukkan rintangan penapis, terutamanya selepas penapis telah mengumpul habuk dan kehilangannya telah meningkat melebihi penarafan bersih.
- Menambah panjang saluran tetapi melangkau kelengkapan, peralihan dan jeriji, yang bersama-sama sering menyumbang lebih rintangan daripada saluran saluran lurus itu sendiri.
- Memilih model kipas berdasarkan watt motor dan bukannya angka aliran udara dan tekanan pada lengkung prestasi.
- Meninggalkan margin keselamatan, yang kemudiannya akan digunakan apabila penapis memerlukan pembersihan atau peredam dilaraskan selepas pentauliahan.
Rujukan Pantas: CFM Dan Tekanan Statik Mengikut Aplikasi Biasa
| Permohonan | Aliran Udara Biasa | Tekanan Statik Biasa |
| Penyejukan kabinet elektrik | 50 hingga 400 CFM | 50 hingga 150 Pa |
| Pengudaraan bengkel kecil | 800 hingga 2500 CFM | 100 hingga 250 Pa |
| Ekzos dapur komersial | 2000 hingga 6000 CFM | 250 hingga 500 Pa |
| Unit terminal penghawa dingin bersalur | 500 hingga 3000 CFM | 150 hingga 400 Pa |
| Bilik bersih atau udara bekalan yang ditapis | 1000 hingga 8000 CFM | 300 hingga 700 Pa |
Soalan Lazim
Apakah margin selamat untuk ditambah di atas tekanan statik yang dikira?
Margin 10 hingga 15 peratus di atas jumlah yang dikira adalah amalan standard, meliputi pemuatan penapis dari semasa ke semasa dan sisihan kecil antara reka letak yang direka dan pemasangan siap.
Bolehkah kipas empar kabinet dinilai untuk CFM lebih tinggi daripada yang diperlukan masih berfungsi?
Ia boleh beroperasi, tetapi berjalan jauh di atas titik yang diperlukan membazir tenaga dan menimbulkan bunyi. Memadankan CFM dan Pa yang dikira rapat dengan lengkung kipas memberikan keseimbangan kecekapan dan tahap bunyi yang terbaik.
Bagaimanakah saya boleh menukar antara CFM dan m3/j?
Darabkan CFM dengan 1.699 untuk mendapatkan m3/j, atau bahagikan m3/j dengan 1.699 untuk mendapatkan CFM. Untuk tekanan statik, darabkan inci tolok air dengan 249 untuk mendapatkan Pascal.
