Apakah Kipas Empar AC Industri?

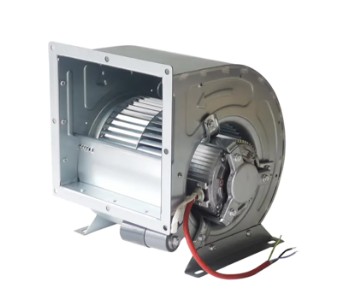

An kipas empar AC industri ialah peranti pengudaraan yang dikuasakan oleh arus ulang alik (AC). Prinsip kerja terasnya menggunakan daya emparan yang dijana oleh putaran pendesak untuk menarik udara secara paksi, memutarnya 90 darjah, dan melepaskannya secara jejari. Berbanding dengan kipas paksi, kipas emparan boleh menghasilkan tekanan statik yang lebih tinggi (biasanya mencapai 500–3,000 Pa), menjadikannya sangat sesuai untuk senario industri yang memerlukan mengatasi rintangan saluran, rintangan penapis atau penghantaran udara jarak jauh.

Berdasarkan struktur pendesak, kipas sentrifugal AC industri terutamanya dikelaskan kepada tiga jenis: bilah melengkung ke hadapan , bilah melengkung ke belakang , dan bilah jejari . Kipas bilah melengkung ke belakang menawarkan kecekapan tertinggi (sehingga 85% atau lebih) dengan hingar yang lebih rendah, menjadikannya ideal untuk operasi berterusan jangka panjang. Kipas bilah melengkung ke hadapan boleh menghasilkan tekanan yang lebih tinggi pada diameter pendesak yang sama tetapi dengan kecekapan yang lebih rendah sedikit. Kipas bilah jejari cemerlang dalam mengendalikan gas sarat habuk dan digunakan secara meluas dalam sistem penghantar bahan dan sistem draf teraruh dandang.

Kelebihan Teras untuk Aplikasi Perindustrian

Keupayaan Penghantaran Udara Bertekanan Tinggi

Dalam sistem pengudaraan perindustrian, fakkepadar seperti panjang saluran, bilangan selekoh, dan rintangan penapis dengan ketara meningkatkan rintangan sistem. Kipas paksi biasa biasanya menawarkan tekanan statik dalam julat 50–200 Pa, yang tidak mencukupi untuk keperluan kerja saluran yang kompleks. Kipas emparan AC industri, bagaimanapun, memberikan tekanan statik dari 500–3,000 Pa , dengan beberapa model tekanan tinggi malah melebihi 5,000 Pa , mudah mengatasi saluran berbilang bahagian, penapis kecekapan tinggi, dan rintangan penukar haba untuk memastikan aliran udara yang mencukupi di hujung terminal.

Operasi yang Stabil dan Boleh Dipercayai

Kipas emparan AC industri digerakkan oleh mokepadar aruhan AC, tidak memerlukan litar ganti elektronik yang kompleks. Struktur mudah mereka menghasilkan kadar kegagalan yang rendah. Di bawah keadaan operasi standard, kipas empar industri berkualiti tinggi boleh mencapai a masa min antara kegagalan (MTBF) melebihi 30,000 jam , dengan beberapa model menampilkan belitan semua tembaga dan galas bebola mencapai sehingga 50,000 jam. Kebolehpercayaan yang tinggi ini penting untuk aplikasi penting tanpa henti seperti penyejukan pusat data dan pengudaraan loji kimia.

Perlindungan Kuasa dan Spesifikasi yang Luas

Kipas empar AC industri meliputi julat kuasa yang sangat luas, daripada 50 W kipas penyejuk peralatan kecil to unit pengudaraan industri besar melebihi 55 kW . Liputan aliran udara menjangkau dari 100 m³/j hingga lebih 100,000 m³/j, dengan diameter pendesak antara 100 mm hingga 2,000 mm, mampu memenuhi hampir semua keperluan industri daripada penyejukan peralatan elektronik tepat kepada pengudaraan kilang berskala besar.

Kriteria Pemilihan dan Amalan Terbaik

Parameter Pemilihan Utama

Apabila memilih kipas empar AC industri, parameter teras berikut mesti dipertimbangkan secara menyeluruh:

• Aliran udara (Q) : Unit m³/j atau m³/s, dikira berdasarkan isipadu ruang pengudaraan dan kadar perubahan udara
• Jumlah Tekanan atau Tekanan Statik (P) : Unit Pa, memerlukan pengiraan rintangan saluran, rintangan penapis, dan kehilangan tekanan dinamik alur keluar
• Kuasa (N) : Unit kW, dianggarkan menggunakan formula N = (Q × P) / (3600 × η × 1000), dengan η ialah kecekapan kipas
• Kelajuan Putaran (n) : Unit rpm, biasanya 1,450 rpm (motor 4 kutub) atau 2,900 rpm (motor 2 kutub)
• Tahap Kebisingan : Unit dB(A), kipas bilah melengkung ke belakang biasanya 3–8 dB(A) lebih senyap berbanding kipas bilah melengkung ke hadapan
• Penilaian Perlindungan (IP) : IP54 atau lebih tinggi disyorkan untuk persekitaran lembap atau berdebu

Senario Aplikasi dan Rujukan Pemilihan

Garis Panduan Pemasangan dan Operasi

Untuk memastikan operasi kipas empar AC industri yang cekap dan stabil, perkara berikut mesti dipatuhi semasa pemasangan dan penyelenggaraan rutin:

1. Pengasingan Getaran Asas : Kipas dengan kuasa melebihi 3 kW hendaklah dilengkapi dengan pengasing atau pad getaran, mengurangkan penghantaran getaran lebih 80% untuk mengelakkan gangguan pada struktur bangunan dan peralatan ketepatan bersebelahan
2. Perlindungan Masuk : Pasang jejaring pelindung di salur masuk udara dengan saiz jejaring tidak lebih daripada 20 mm untuk mengelakkan tertelan objek asing dan kerosakan pendesak; tambah penapis kecekapan utama dalam persekitaran berdebu
3. Sambungan Fleksibel : Gunakan kanvas atau sambungan fleksibel silikon (panjang 150–300 mm) antara saluran masuk/alur keluar kipas dan saluran untuk mengelakkan penghantaran terus tegasan saluran ke perumah kipas
4. Penyelenggaraan Berjadual : Periksa suhu galas dan keadaan pelinciran setiap 2,000 waktu operasi ; menggantikan gris setiap 8,000 waktu operasi ; bersihkan pengumpulan habuk pendesak setiap tahun—pengumpulan habuk melebihi 1 mm dalam ketebalan boleh mengurangkan kecekapan sebanyak 5%–10%
5. Perlindungan Motor : Motor melebihi 2.2 kW hendaklah dilengkapi dengan geganti beban lampau terma atau pelindung motor untuk mengelakkan kelesuan daripada operasi rotor terkunci atau kehilangan fasa

Faktor Kritikal yang Mempengaruhi Prestasi dan Jangka Hayat

Keadaan Persekitaran Operasi

Untuk setiap peningkatan 10°C dalam suhu ambien, kadar penuaan penebat belitan motor lebih kurang dua kali ganda. Apabila suhu persekitaran melebihi 40°C , kuasa berkadar motor mesti diturunkan: 95% pada 45°C, 90% pada 50°C dan 85% pada 55°C. Dalam persekitaran kelembapan tinggi (kelembapan relatif >85%), motor tertutup sepenuhnya dengan pemanas anti-kondensasi harus dipilih untuk mengelakkan degradasi penebat daripada penyerapan lembapan semasa penutupan.

Untuk persekitaran yang mengandungi gas menghakis (seperti bengkel kimia atau kemudahan penyaduran elektrik), pendesak dan perumah kipas hendaklah dibuat daripada Keluli tahan karat 304 atau 316 , atau dirawat dengan salutan anti-karat resin epoksi. Plat keluli tergalvani biasa dalam persekitaran berasid mungkin mempunyai hayat perkhidmatan dipendekkan kepada 30%–50% daripada keadaan operasi biasa.

Padanan Sistem dan Pengoptimuman Titik Operasi

Kecekapan operasi kipas sebenar bergantung pada sejauh mana titik kerja sepadan dengan keluk prestasi. Apabila rintangan sistem terlalu direka bentuk, titik operasi sebenar beralih ke arah aliran yang lebih tinggi dan kawasan tekanan yang lebih rendah, mengakibatkan kecekapan berkurangan dan peningkatan hingar. Dengan melaraskan kelajuan kipas (kawalan frekuensi berubah-ubah) atau sudut ram pemandu masuk, titik operasi boleh dikembalikan ke zon kecekapan tinggi. Dengan kawalan kelajuan frekuensi berubah-ubah, peminat boleh mengekalkan kecekapan melebihi 80% dalam 70%–100% aliran udara terkadar , dengan penjimatan tenaga yang ketara—apabila aliran udara menurun kepada 80%, kuasa aci turun kepada 51.2% daripada kuasa undian (dikira oleh undang-undang perkaitan), mencapai 30%–40% penjimatan elektrik berbanding kawalan pendikit.

Imbangan Pendesak dan Kawalan Getaran

Ketidakseimbangan pendesak adalah punca utama getaran berlebihan dalam kipas emparan. Mengikut piawaian ISO 1940, pendesak kipas industri harus dicapai baki gred G6.3 atau G2.5 . Untuk diameter pendesak melebihi 400 mm, pengimbangan dinamik medan adalah amat penting—setiap peningkatan 10 g·mm/kg dalam ketidakseimbangan baki boleh memendekkan hayat galas sebanyak kira-kira 15%–20%. Semasa operasi biasa, halaju getaran berkesan pada perumah galas kipas hendaklah dikawal di bawah 4.5 mm/s (gred "baik" mengikut piawaian ISO 10816); penutupan segera untuk pemeriksaan diperlukan jika melebihi 7.1 mm/s.

Strategi Peningkatan Kecekapan Tenaga

Pelaksanaan Pemacu Frekuensi Pembolehubah

Dalam sistem dengan permintaan aliran udara yang berubah-ubah (seperti sistem penghawa dingin VAV atau sistem ekzos proses), melengkapkan kipas empar AC industri dengan pemacu frekuensi berubah (VFD) adalah langkah penjimatan tenaga yang paling berkesan. Mengambil a Kipas 15 kW beroperasi 6,000 jam setiap tahun sebagai contoh: jika purata beban operasi sebenar ialah 70% daripada beban undian, penggunaan kuasa tahunan dengan kawalan kelajuan VFD adalah lebih kurang 63,000 kWj , berbanding dengan 90,000 kWj dengan operasi frekuensi tetap dan peraturan peredam, penjimatan 27,000 kWj setiap tahun dengan kadar penjimatan tenaga kira-kira 30%. Tempoh bayaran balik pelaburan biasanya antara 1.5 dan 2.5 tahun.

Naik Taraf Motor Berkecekapan Tinggi

Menaik taraf motor kecekapan IE1 atau IE2 warisan kepada IE3 (Kecekapan Premium) atau IE4 (Kecekapan Super Premium) motor boleh mengurangkan lagi penggunaan tenaga. Untuk 11 kW, motor 4 kutub sebagai contoh: kecekapan IE2 adalah lebih kurang 91%, IE3 lebih kurang 93%, dan IE4 lebih kurang 94%. Menaik taraf daripada IE2 kepada IE3 menjimatkan lebih kurang 1,320 kWj setiap tahun pada 6,000 waktu operasi; menaik taraf daripada IE3 kepada IE4 menjimatkan tambahan 660 kWj . Walaupun motor berkecekapan tinggi meningkatkan kos perolehan sebanyak 15%–30%, jumlah kos kitaran hayat berkurangan dengan ketara.

Pengoptimuman Rintangan Sistem

Untuk setiap peningkatan 100 Pa dalam rintangan sistem saluran, kuasa aci kipas meningkat kira-kira 5%–8%. Langkah-langkah berikut boleh mengurangkan rintangan sistem dengan berkesan:

• Minimumkan selekoh dan pengurangan yang tidak perlu; setiap selekoh 90° menambah lebih kurang 50–150 Pa tentang rintangan
• Pilih penapis rintangan rendah dan gantikan media penapis tersumbat dengan kerap; rintangan penapis tersumbat boleh melonjak dari awal 100–200 Pa to 500–800 Pa
• Reka bentuk keratan rentas saluran dengan betul, mengawal halaju udara dalam 8–12 m/s julat; halaju udara yang terlalu tinggi dengan ketara meningkatkan kehilangan tekanan dinamik
• Bersihkan pengumpulan habuk saluran dengan kerap; untuk setiap peningkatan 1 mm dalam pengumpulan habuk, rintangan saluran meningkat lebih kurang 3%–5%

Trend Pembangunan Masa Depan

Dengan kemajuan Industri 4.0 dan pembuatan pintar, kipas empar AC industris sedang berkembang ke arah kecerdasan, kecekapan tinggi, dan modulariti. Peminat pintar disepadukan dengan penderia IoT boleh memantau getaran, suhu, semasa dan parameter lain dalam masa nyata, menggunakan pengkomputeran tepi untuk meramalkan hayat galas dan keadaan haus pendesak. Ini membolehkan peralihan daripada "penyelenggaraan berjadual" kepada "penyelenggaraan ramalan," yang dijangka mengurangkan masa henti yang tidak dirancang oleh 40%–60% .

Dari segi kecekapan tenaga, kipas emparan perindustrian generasi baharu menerima pakai motor keengganan segerak dibantu magnet kekal (PMaSynRM) boleh mencapai kecekapan melebihi gred IE5, meningkatkan 3%–5% berbanding motor aruhan tradisional. Sementara itu, pendesak biomimetik dan volut yang dioptimumkan melalui reka bentuk CFD (computational fluid dynamics) boleh meningkatkan aliran udara dengan 8%–12% tanpa meningkatkan penggunaan tenaga, sambil mengurangkan bunyi bising dengan 3–5 dB(A) .

Reka bentuk modular menjadikan pemasangan, penyelenggaraan dan peningkatan kipas lebih mudah. Modul motor piawai, modul pendesak dan modul pengawal boleh digabungkan dengan cepat, mengurangkan masa pendesak atau penggantian motor di tapak daripada tradisional 4–6 jam hingga di bawah 1 jam , dengan ketara meminimumkan kesan penyelenggaraan terhadap pengeluaran.
